Hệ thống cooling pad là gì? Vai trò, ứng dụng, thiết kế và cách lắp đặt chuẩn

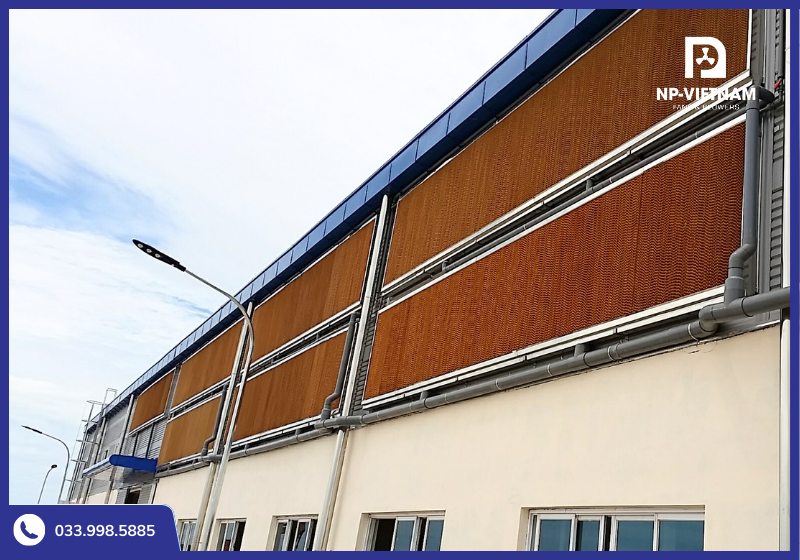

Hệ thống cooling pad giúp làm mát không gian nhà xưởng hiệu quả, tiết kiệm điện năng

Hệ thống cooling pad là gì?

Hệ thống làm mát cooling pad là hệ thống được làm mát bằng phương pháp bay hơi nước, hoạt động dựa trên sự kết hợp giữa tấm làm mát cooling pad và quạt hút công nghiệp. Khi không khí nóng từ bên ngoài được hút qua tấm cooling pad đã được làm ướt đều, nước bay hơi sẽ hấp thụ nhiệt, từ đó làm giảm nhiệt độ không khí trước khi đưa vào không gian bên trong nhà xưởng.

Điểm cần lưu ý là tấm cooling pad không hút hay giữ nước bên trong. Nước chỉ được phân bổ đều trên bề mặt nhờ cấu trúc giấy sóng, giúp quá trình bay hơi diễn ra liên tục và ổn định. Chính cơ chế này tạo nên hiệu quả làm mát tự nhiên, không gây sốc nhiệt và không làm khô không khí.

Trong thực tế, hệ thống làm mát dạng này thường được sử dụng trong nhà xưởng sản xuất, khu công nghiệp, trang trại chăn nuôi, nhà kính nông nghiệp và kho bãi có diện tích lớn.

Vai trò của hệ thống cooling pad trong làm mát quy mô lớn

Giảm nhiệt độ môi trường nhanh và ổn định

Một trong những vai trò quan trọng nhất của hệ thống cooling pad là khả năng giảm nhiệt độ không gian từ 5–7°C, tùy vào điều kiện môi trường và cách thiết kế. Với nhà xưởng có trần cao, diện tích lớn, hệ thống này giúp duy trì nhiệt độ ổn định suốt ca làm việc, hạn chế tình trạng nóng cục bộ.

Tiết kiệm điện năng và chi phí vận hành

So với điều hòa công nghiệp, cooling pad tiêu thụ điện năng thấp hơn rất nhiều. Điều này đặc biệt quan trọng với các doanh nghiệp sản xuất quy mô lớn, nơi chi phí điện chiếm tỷ trọng cao trong tổng chi phí vận hành.

Cải thiện chất lượng không khí

Hệ thống làm mát cooling pad liên tục đưa không khí tươi từ bên ngoài vào nhà xưởng, đồng thời đẩy khí nóng và khí tù ra ngoài. Nhờ đó, môi trường làm việc trở nên thông thoáng hơn, giảm mùi, giảm bụi lơ lửng và tăng sự thoải mái cho người lao động.

Bảo vệ máy móc và tăng năng suất

Nhiệt độ ổn định giúp máy móc hoạt động bền bỉ, hạn chế quá nhiệt và giảm nguy cơ hỏng hóc. Về lâu dài, đây là yếu tố gián tiếp giúp doanh nghiệp duy trì năng suất sản xuất ổn định.

Nguyên lý hoạt động của hệ thống cooling pad

Cơ chế bay hơi nước làm mát không khí

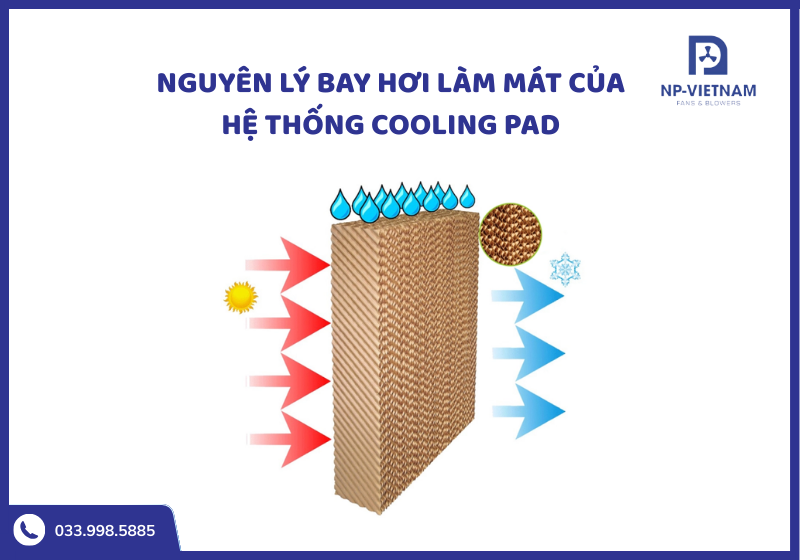

Nguyên lý bay hơi nước giúp không khí nóng đi qua tấm cooling pad trở nên mát hơn

Nguyên lý của hệ thống làm mát cooling pad dựa trên hiện tượng bay hơi nước tự nhiên. Khi nước chuyển từ trạng thái lỏng sang trạng thái hơi, quá trình này cần hấp thụ một lượng nhiệt nhất định từ môi trường xung quanh. Không khí nóng từ bên ngoài khi được hút đi qua bề mặt tấm cooling pad đã được làm ướt đều sẽ truyền nhiệt cho nước, khiến nước bay hơi và làm giảm nhiệt độ của luồng không khí.

Nhờ cấu trúc giấy dạng sóng của tấm cooling pad, nước được phân bổ đồng đều trên bề mặt, tạo điều kiện cho quá trình trao đổi nhiệt diễn ra liên tục và ổn định. Không khí sau khi đi qua tấm làm mát sẽ mát hơn, ẩm vừa phải và được đưa vào bên trong không gian nhà xưởng.

Sự phối hợp giữa cooling pad và quạt thông gió

Trong hệ thống cooling pad, quạt thông gió đóng vai trò tạo áp suất âm trong nhà xưởng, giúp hút không khí nóng từ bên ngoài đi qua tấm làm mát và đẩy không khí nóng, khí tù ra ngoài. Sự phối hợp đồng bộ giữa quạt thông gió và tấm cooling pad là yếu tố then chốt quyết định hiệu quả vận hành.

Nếu quạt có lưu lượng phù hợp và tấm cooling pad được bố trí đúng vị trí, toàn bộ hệ thống sẽ tạo ra luồng gió mát xuyên suốt, đảm bảo hiệu quả làm mát ổn định trong quá trình sử dụng thực tế.

Cấu tạo chi tiết của hệ thống cooling pad

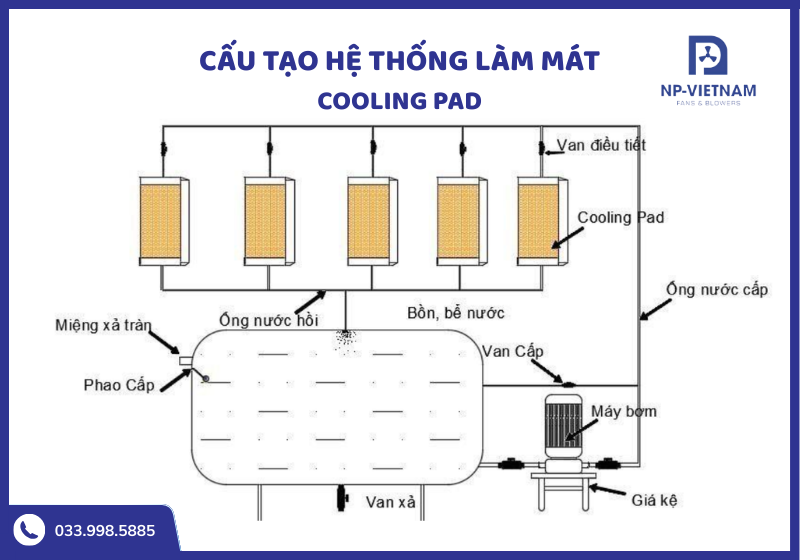

Hệ thống bao gồm nhiều bộ phận được phối hợp nhịp nhàng với nhau

Tấm cooling pad – trái tim của hệ thống

Tấm cooling pad là bộ phận quan trọng nhất, quyết định trực tiếp đến hiệu quả làm mát của toàn bộ hệ thống. Cấu tạo và chủng loại tấm làm mát cần được lựa chọn phù hợp với điều kiện vận hành thực tế.

Các đặc điểm chính của tấm cooling pad gồm:

• Được sản xuất từ giấy cellulose ép dạng sóng hoặc dạng tổ ong, giúp tăng diện tích tiếp xúc giữa không khí và nước.
• Khả năng phân phối nước đều trên bề mặt, hỗ trợ quá trình bay hơi diễn ra liên tục.
• Độ bền cao trong môi trường ẩm, phù hợp vận hành lâu dài.

Về độ dày, hệ thống cooling pad thường có các kích thước phổ biến:

• 100 mm: phù hợp không gian nhỏ, nhu cầu làm mát vừa phải.
• 150 mm: sử dụng phổ biến trong nhà xưởng công nghiệp.

Người dùng có thể lựa chọn nhiều loại tấm làm mát khác nhau như:

• Tấm nâu tiêu chuẩn
• Tấm cooling pad chống rêu 1 mặt: hạn chế rong rêu ở mặt tiếp xúc nước.
• Tấm cooling pad chống rêu 2 mặt: tăng độ bền trong môi trường nước tuần hoàn.
• Tấm cooling pad nhúng chân chống rêu: giảm rêu mốc tại khu vực chân pad.
• Tấm làm mát nhựa plastic: bền, dễ vệ sinh, phù hợp môi trường đặc thù.

Khung tấm cooling pad (khung dàn lạnh)

Khung dàn lạnh có nhiều chất liệu và kích thước cắt theo yêu cầu

Bên cạnh tấm làm mát, khung tấm cooling pad hay còn gọi là khung dàn lạnh đóng vai trò cố định, bảo vệ và đảm bảo hệ thống vận hành ổn định lâu dài.

NP Việt Nam nhận thi công mọi kích thước khung dàn lạnh theo bản vẽ và yêu cầu thực tế công trình, giúp tối ưu chi phí và đảm bảo độ bền cho toàn bộ hệ thống cooling pad. Đa dạng các loại vật liệu phù hợp từng môi trường như:

• Khung dàn lạnh inox 201 và 304: chống gỉ sét vượt trội, thích hợp môi trường ẩm, hóa chất
• Khung tấm làm mát nhôm: trọng lượng nhẹ, thẩm mỹ cao, dễ lắp đặt

Thiết kế hệ thống cooling pad đúng chuẩn kỹ thuật

Các yếu tố cần khảo sát trước khi thiết kế

Để thiết kế hệ thống làm mát cooling pad đạt hiệu quả cao, cần tiến hành khảo sát thực tế kỹ lưỡng trước khi triển khai. Các yếu tố quan trọng bao gồm:

• Diện tích và chiều cao nhà xưởng: Xác định chính xác thể tích không gian cần làm mát để lựa chọn lưu lượng gió và diện tích tấm cooling pad phù hợp.
• Ngành nghề sản xuất và mức sinh nhiệt: Mỗi ngành nghề có đặc thù phát sinh nhiệt khác nhau từ máy móc, thiết bị và mật độ lao động, ảnh hưởng trực tiếp đến công suất của hệ thống.
• Hướng gió tự nhiên và bố trí mặt bằng: Đánh giá hướng gió giúp bố trí tấm cooling pad và quạt thông gió hợp lý, hạn chế cản trở luồng khí và tối ưu hiệu quả làm mát.

Nguyên tắc bố trí cooling pad và quạt hút

Quạt và tấm cooling pad cần được lắp dặt đúng vị trí để đạt hiệu quả thông gió làm mát

Trong thiết kế hệ thống cooling pad, tấm làm mát và quạt thông gió cần được bố trí đối diện nhau nhằm tạo luồng gió xuyên suốt toàn bộ không gian nhà xưởng. Nguyên tắc này giúp không khí mát đi sâu vào khu vực sản xuất trước khi được hút ra ngoài.

Một số lưu ý quan trọng khi bố trí hệ thống:

• Tránh đặt quạt và cooling pad quá gần nhau gây đoản gió.
• Đảm bảo luồng gió không bị che chắn bởi máy móc hoặc vách ngăn.
• Phân bổ đồng đều để toàn bộ không gian đều được làm mát.

Nếu bố trí sai, hiệu quả của hệ thống làm mát cooling pad sẽ giảm đáng kể, ngay cả khi thiết bị đạt tiêu chuẩn kỹ thuật.

Lắp đặt hệ thống cooling pad đạt hiệu quả cao

Quy trình lắp đặt tiêu chuẩn

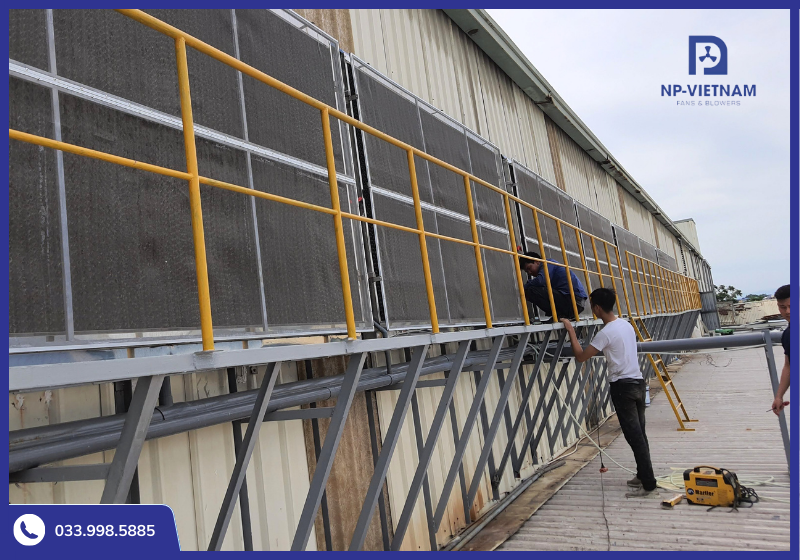

Quy trình lắp đặt hệ thống cooling pad gồm thi công khung dàn lạnh, lắp tấm pad, hệ thống cấp – thoát nước và quạt thông gió

Quy trình thi công cần được thực hiện theo đúng trình tự kỹ thuật nhằm đảm bảo hệ thống vận hành ổn định và đạt hiệu quả làm mát tối ưu. Các bước cơ bản bao gồm:

• Thi công khung dàn lạnh chắc chắn, đúng kích thước thiết kế, đảm bảo khả năng chịu lực và độ bền lâu dài.
• Lắp tấm cooling pad đúng vị trí, tiếp xúc kín với khung và phân bổ đều trên toàn bộ diện tích.
• Hoàn thiện hệ thống cấp – thoát nước, giúp nước tuần hoàn liên tục và chảy đều trên bề mặt tấm làm mát.
• Lắp quạt thông gió và kiểm tra vận hành, điều chỉnh lưu lượng gió phù hợp với thiết kế tổng thể.

Các lỗi thường gặp khi lắp đặt hệ thống làm mát cooling pad

Trong quá trình thi công, một số lỗi phổ biến có thể xảy ra như khung yếu, dễ rung lắc, phân phối nước không đều hoặc bố trí quạt và cooling pad sai vị trí. Nếu không được khắc phục kịp thời, những lỗi này sẽ làm giảm hiệu quả làm mát, tăng chi phí bảo trì và ảnh hưởng trực tiếp đến tuổi thọ của toàn bộ hệ thống khi lắp đặt hệ thống cooling pad.

Ứng dụng thực tế của hệ thống cooling pad

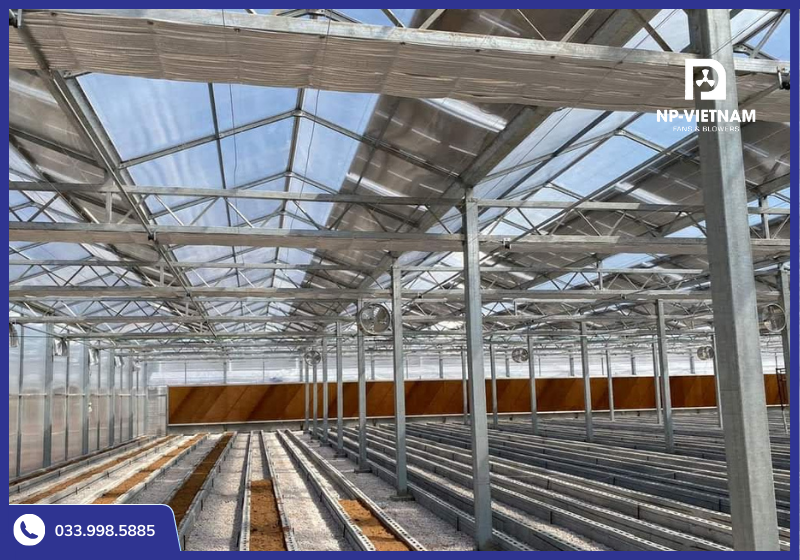

Luồng gió mát đồng đều giúp cây trồng phát triển tốt

Hiện nay, hệ thống làm mát cooling pad được ứng dụng rộng rãi nhờ khả năng làm mát hiệu quả, tiết kiệm điện năng và phù hợp với không gian lớn. Hệ thống được lắp đặt và sử dụng ở những nơi gồm:

• Nhà xưởng sản xuất cơ khí, may mặc, nhựa: Giúp giảm nhiệt độ môi trường, bảo vệ máy móc, duy trì điều kiện làm việc ổn định cho công nhân.
• Tấm làm mát trang trại chăn nuôi gia cầm, gia súc:  Duy trì nhiệt độ thích hợp, giảm stress nhiệt cho vật nuôi, góp phần nâng cao năng suất và chất lượng sản phẩm chăn nuôi.
• Nhà kính trồng rau công nghệ cao: Kiểm soát nhiệt độ và độ thông thoáng, tạo môi trường sinh trưởng thuận lợi cho cây trồng, bảo vệ năng suất mùa vụ.
• Kho hàng và khu logistics: Hạn chế tích nhiệt, bảo vệ hàng hóa và thiết bị, đồng thời duy trì môi trường ổn định cho vận hành kho bãi.

Nhờ tính linh hoạt trong thiết kế và lắp đặt, hệ thống dễ dàng mở rộng hoặc điều chỉnh theo quy mô sản xuất và nhu cầu sử dụng thực tế.

So sánh hệ thống cooling pad với các giải pháp làm mát khác

Bảng so sánh chi tiết hệ thống điều hòa công nghiệp, hệ thống thông gió nhà xưởng với hệ thống làm mát cooling pad:

Vì sao nên chọn giải pháp hệ thống cooling pad của NP Việt Nam?

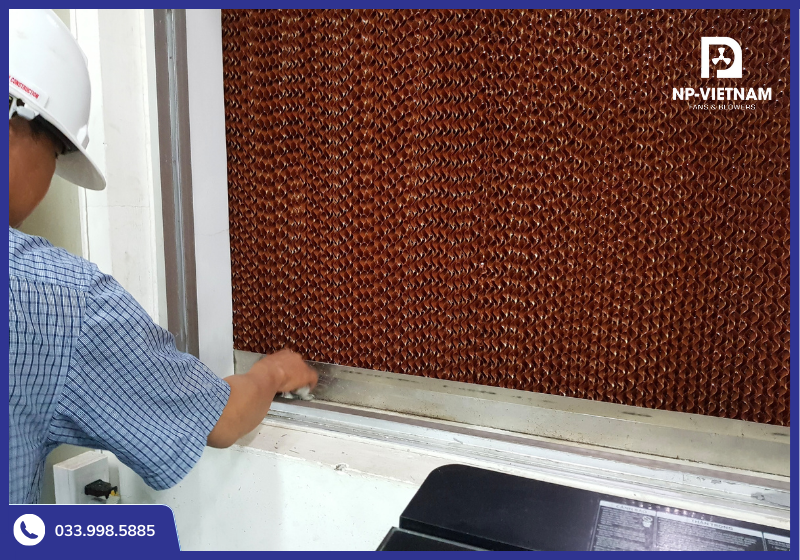

NP Việt Nam nhận thi công khung tấm cooling pad theo yêu cầu, bảo hành 12 tháng, lỗi 1 đổi 1

NP Việt Nam là đơn vị uy tín trong tư vấn, thiết kế, tính toán và lắp đặt hệ thống làm mát cooling pad cho nhiều công trình công nghiệp trên toàn quốc. Giải pháp của NP Việt Nam được đánh giá cao nhờ các lợi thế sau:

Sản xuất khung dàn lạnh chuyên nghiệp

• Chủ động sản xuất khung tấm làm mát bằng nhiều vật liệu: inox 201, inox 304, nhôm
• Nhận thi công mọi kích thước và bản vẽ theo yêu cầu, đảm bảo khung chắc chắn, bền bỉ và vận hành ổn định

Tấm làm mát chất lượng cao

• Cung cấp tấm cooling pad HAFUJI chất lượng cao, được tin dùng trên khắp cả nước
• Đa dạng màu sắc, kích thước có thể cắt theo yêu cầu, phù hợp mọi quy mô nhà xưởng
• Bề mặt tấm làm mát thương hiệu HAFUJI được thiết kế tối ưu để phân phối nước đều, tăng hiệu quả làm mát

Quạt thông gió bền bỉ

• Sử dụng quạt thông gió NAKO, gồm các loại: quạt kẽm, quạt inox 430, quạt composite đa dạng kích thước, công suất, mô tơ
• Quạt thích hợp nhiều môi trường và lưu lượng gió khác nhau, đảm bảo hệ thống vận hành hiệu quả

Giải pháp đồng bộ hệ thống cooling pad, tối ưu chi phí

• Tích hợp đồng bộ tấm cooling pad, khung dàn lạnh và quạt thông gió, giảm chi phí đầu tư và vận hành
• Phù hợp với nhiều mô hình nhà xưởng: sản xuất, chăn nuôi, nhà kính, kho bãi

Chính sách bảo hành tin cậy

• 12 tháng, lỗi 1 đổi 1, mang lại sự an tâm tuyệt đối cho khách hàng
• Hàng sẵn kho số lượng lớn, giao hàng toàn quốc.

Hệ thống cooling pad của NP Việt Nam là giải pháp làm mát hiệu quả, tiết kiệm và bền vững. Để hệ thống phát huy tối đa hiệu quả, việc thiết kế, tính toán và lắp đặt cần thực hiện bài bản từ đầu.

Liên hệ NP Việt Nam qua Hotline 033 998 5885 để được tư vấn chi tiết, thiết kế giải pháp phù hợp và thi công khung tấm cooling pad – khung dàn lạnh theo đúng nhu cầu công trình của bạn.
